钢管水压计算公式
|
所有的螺旋钢管，需要根据标准要求进行静水压试验，以此来测试钢管的耐压和爆破性能，基本的静水压试验公式如下：
其中：
S－静水压试验环向应力，单位为兆帕（磅每平方英寸）Mpa（psi），具体数值为制造标准中规定的最小屈服值选取百分数x材质标准中规定的最低屈服值
t－钢管壁厚，单位为毫米（英寸）[mm（in）]；
D－钢管外径，单位为毫米（英寸）[mm（in）]；
举例来说，比如螺旋钢管具体规格如下：
执行标准：GB/T9711-2017
材 质：GR.B（L245）
尺 寸：630mm*12mm*12000mm（外径*壁厚*单支长度）

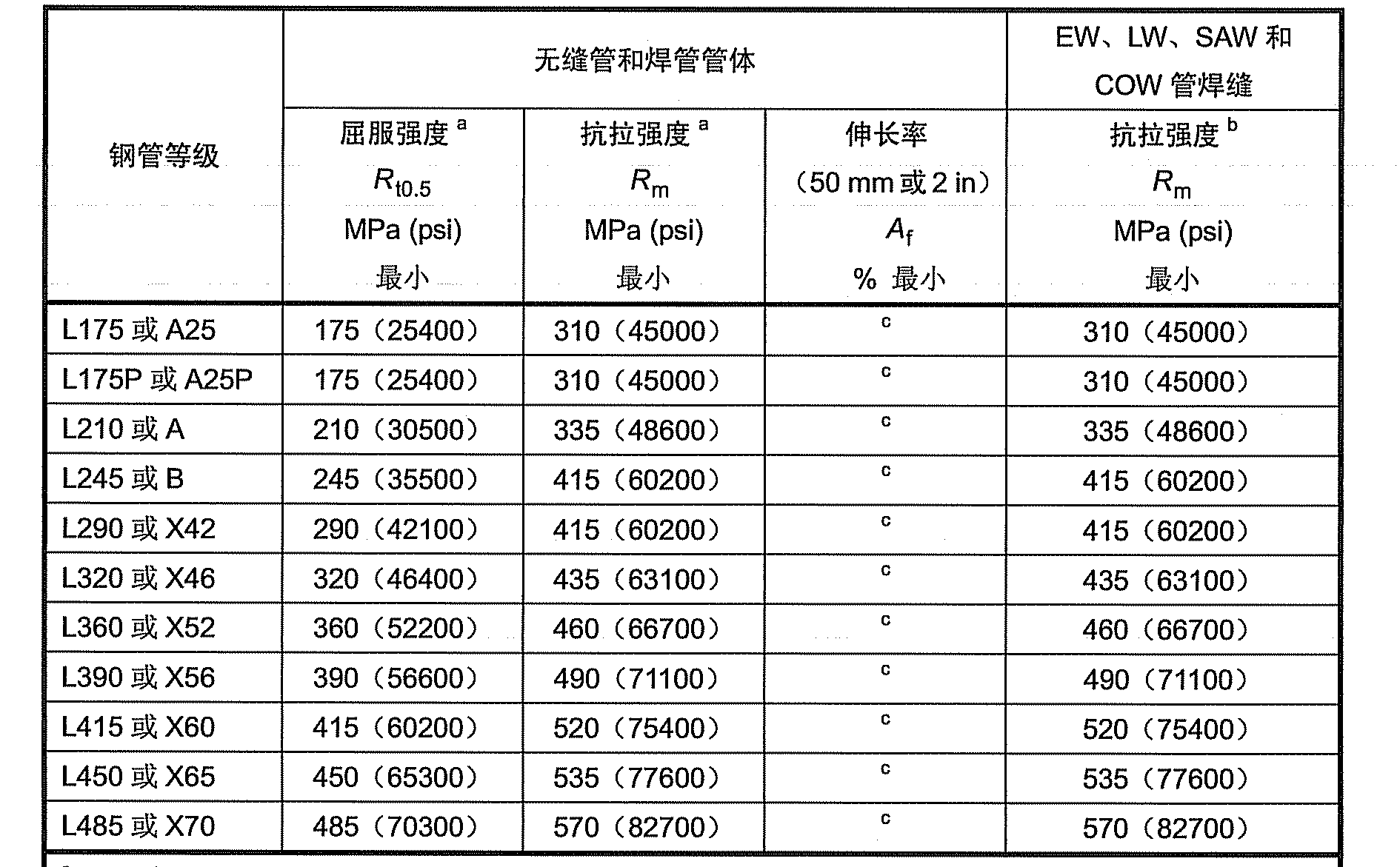

由上面钢管规格信息，我们知道钢管的材质为GR.B，属于GB/14164-2013标准中的材质牌号，当然，GB/T9711-2017也可以查到（如下图）：
可以看出，GR.B牌号钢板的最低屈服值245Mpa。

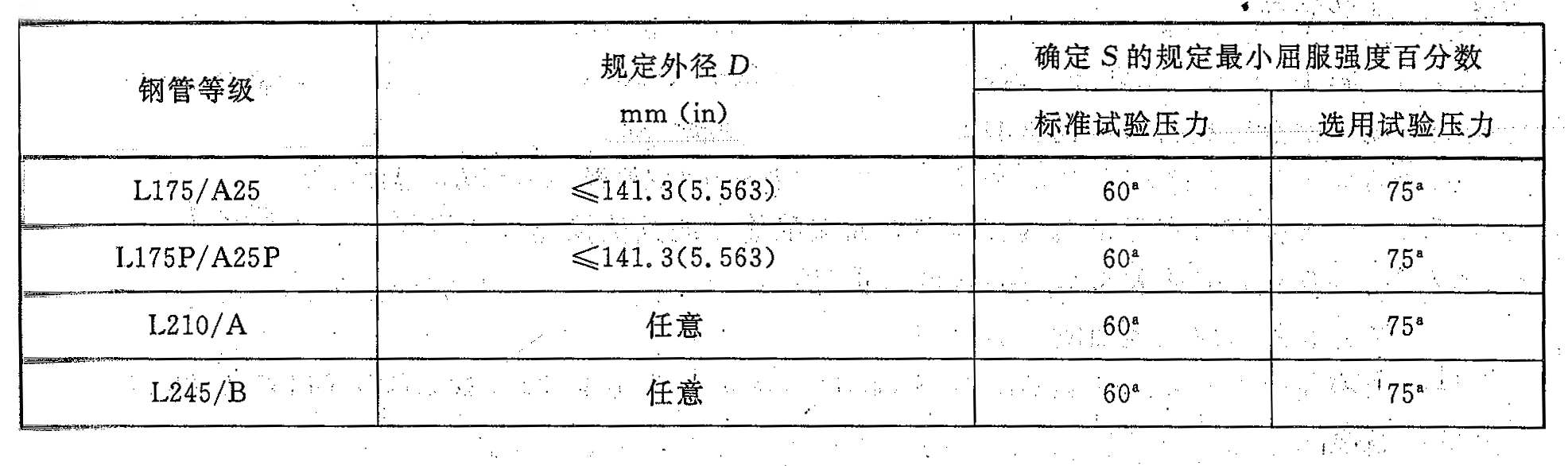

我们再查询制造标准GB/T9711-2017中静水压试验要求章节中规定的试验选取的最小屈服百分数（如下图）：
我们可以看到，标准规定的是，选取最低屈服值的60%。
那么我们就可以计算螺旋钢管的静水压值：
得出钢管的静水压试验值为5.6Mpa。
需要说明的是，同一标准，不同材质的屈服点不同，静水压试验选取S（屈服）的百分数也不同，比如（如下图）：
意思是：钢管材质为L290（X42）-L830（X120）时，219mm<钢管口径<508mm时，选取的最小强度百分数为85%，还用上述例子的规格举例，不同的是，材质改为L290（X42）
执行标准：GB/T9711-2017
材 质：L290（X42）
尺 寸：630mm*12mm*12000mm
我们就可以计算螺旋钢管的静水压值：
此时钢管的静水压试验值为：9.4Mpa（计算得知为9.39047….，标准规定小数取到0.1mpa，四舍五入）。
总结：计算螺旋钢管的静水压试验值，一是需要知道对应牌号的钢板材质的屈服值，比如L245（GR.B）~L485（X70）参照GB/T14164-2013，Q345B参照GB/T1591-2008，Q235B则参照GB/T700-2006，二是需要知道最小屈服选取的百分数，查看钢管的生产标准中静水压试验章节即可，比如API Spec 5L、GB/T9711-2017、GB/T3091-2018、SY/T5037-2012等。
|
